Umumiy koʻrinish

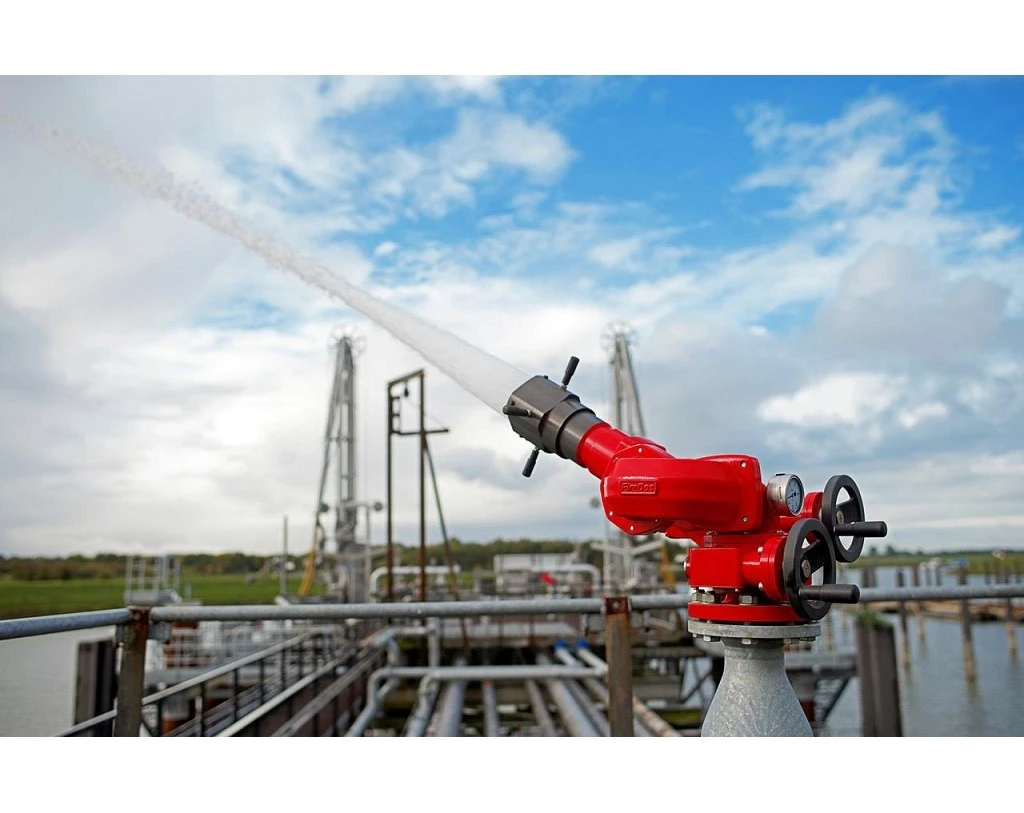

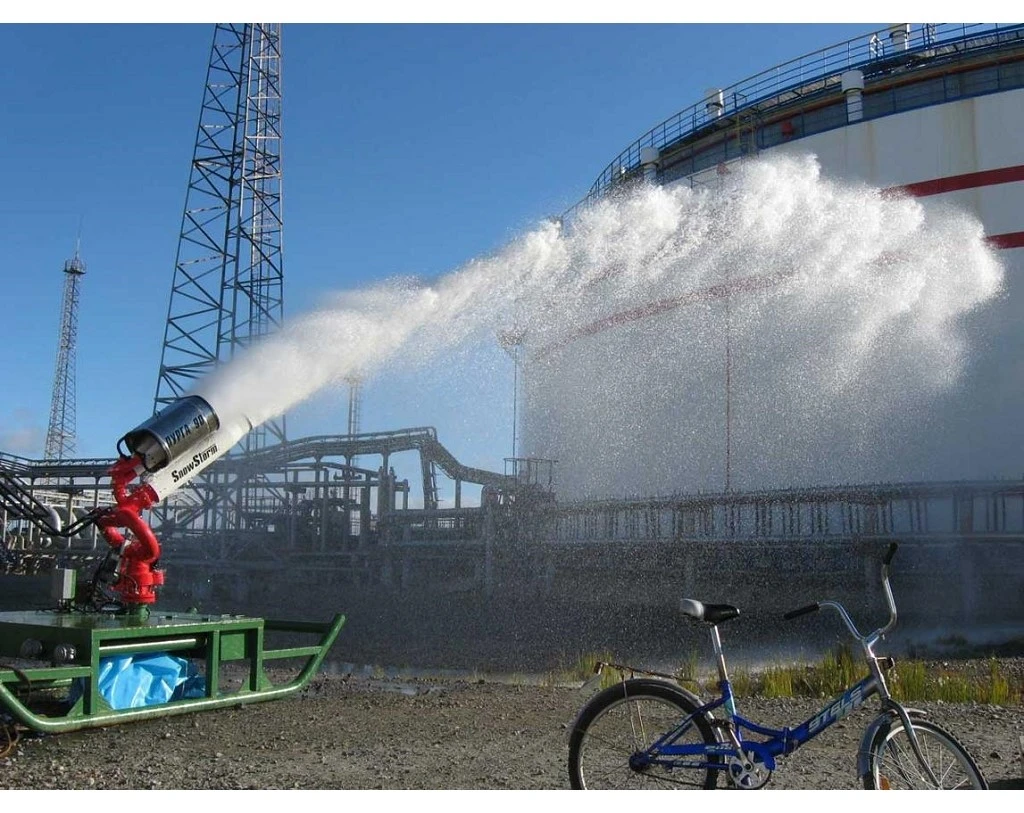

XFS seriyali elektr{0}}ko‘pikli suv-monitörü uzoq masofalarga yuqori hajmdagi suv yoki ko‘pikni sanoat yong‘indan himoya qilish, ochiq uskunalarni sovutish, yonuvchi-suyuqlik hovuzidagi yong‘inlarni o‘chirish va gaz-sizib ketish xavfini boshqarish uchun-boshqaradi.
Texnik spetsifikatsiyalar
|
Parametr |
Spetsifikatsiya |
|
Material |
CF8M (SS316) zanglamaydigan po'lat |
|
Oqim tezligi |
1200–3840 LPM (317–1014 GPM) |
|
Nominal oqim |
3840 LPM (1000 GPM) @ 1,0 MPa |
|
Ish bosimi |
0,6–1,4 MPa (6–14 bar) |
|
Otish oralig'i |
Suv: 75 m gacha; Ko'pik: 68 m gacha |
|
Aylanish diapazoni |
Gorizontal 350 daraja; Vertikal -45 darajadan +85 darajagacha |
|
Haydovchi tizimi |
24V DC / 220V o'zgaruvchan tokning portlashiga-o'zgarmas tishli motorlar |
|
Kirish ulanishi |
DN100 (4") ANSI klassi 150 RF / PN16 EN1092-1 |
|
Ko‘krak |
Bosim-kompensatsiyalanuvchi yoki oʻzgarmas-gallonajli reaktiv/tumanli koʻpikli nozul |
|
Og'irligi |
68 kg (150 funt); burilish radiusi<450 mm |
Sanoat ilovalari
Neftni qayta ishlash va neft-kimyo zavodlari:Gidrokraker qurilmalari, distillash minoralari va katalitik reformatorlarni-issiqlik uglevodorodlari sizib chiqishi paytida himoya qiladi.

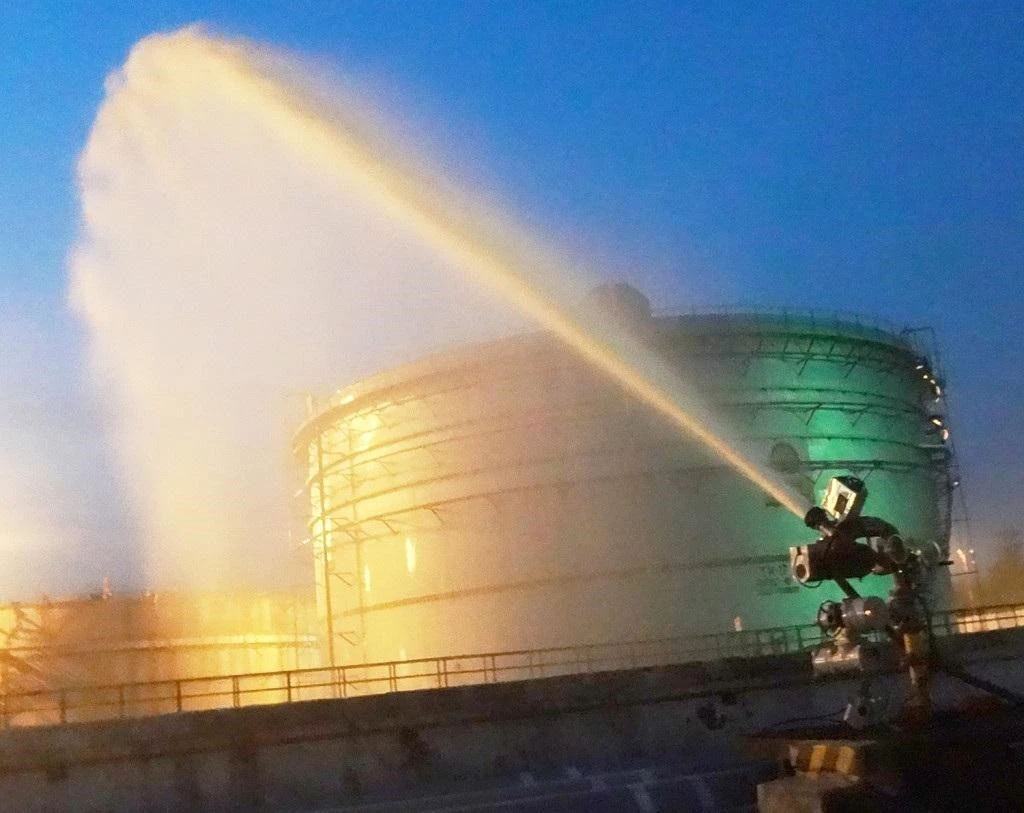

Ommaviy suyuqlik saqlash terminallari:B toifasidagi saqlash tanklari-va baland platformalar orqali oʻralgan saqlash joylarida yongʻinni oʻchirishni taʼminlaydi.
LNG va LPG uzatish moslamalari:Yuklash qo'llari va nasos manifoldlarida tez sovutish va suv purkagich-pardalarini taqdim etadi.
Dengiz kemalari va kimyoviy iskalalar:Kimyoviy qirg‘oqqa-tashilayotganda{0}}korroziv tuz purkash muhitiga bardosh beradi.
DCS & F&G Panel integratsiyasi:RS485 Modbus RTU protokoli yordamida{0}}to'g'ridan-to'g'ri zavodning keng tarqalgan taqsimlangan boshqaruv tizimlari bilan integratsiyalashgan.
Gidravlika va qoplama
Dizayn parametrlari:NFPA 11/15 standartlari bo'yicha 0,8–1,0 MPa minimal dinamik gardish bosimida birlik uchun 3,840 LPMgacha asosiy oqimni ta'minlaydi.
Otish va supurish diapazoni:-175 darajadan +175 darajagacha bo'lgan gorizontal aylanish oralig'ida hisoblangan traektoriya chegaralariga etadi.
Balandlikka o'rnatish:5 m dan 10 m gacha bo'lgan ko'taruvchi o'rnatish moslamalari quvur to'siqlarini tozalash va bir-birining ustiga chiqadigan panjara qoplamasini yaratish uchun mos keladi.
Sarlavha o'lchami:Dinamik bosim pasaymasdan bir vaqtning o'zida bir nechta monitorni faollashtirish uchun 6-dyuymli olovli suv sarlavhalariga ulanadi.
Moslashtirish parametrlari
Maxsus flanesga ishlov berish:Kirish gardishlari mavjud uchastka quvurlariga to'g'ridan-to'g'ri ulanish uchun ANSI B16.5, DIN PN16 yoki JIS 10K standartlariga muvofiq qayta ishlanadi.
Moslashtirilgan metallurgiya:Nordon gaz muhitida chuqur korroziyani oldini olish uchun Super Duplex 2507 yoki Hastelloy korpuslari mavjud.
Eksport qadoqlash:Maxsus tuzilmalar olti hafta ichida ISPM 15 issiqlik bilan ishlov berilgan VCI-zangga qarshi oʻramli qutilarda joʻnatiladi.
Qismlarning mavjudligi:Dvigatel modullari, qo'zg'alish kamarlari va muhr to'plamlarini zavod bilan ta'minlash 10 yil kafolatlanadi.
Muvofiqlik
Uchinchi{0}tomon tekshiruvi:SGS, TÜV, Bureau Veritas va Lloyd's Register tomonidan guvohlarni tekshirishga mos keladi.
UL/FM roʻyxatiga kiritilgan monitor korpusi:XFS seriyali koʻpikli suv monitori{0}}koʻpikli suv monitor nozullari uchun FM tasdiqlash standarti 1327-da keltirilgan.

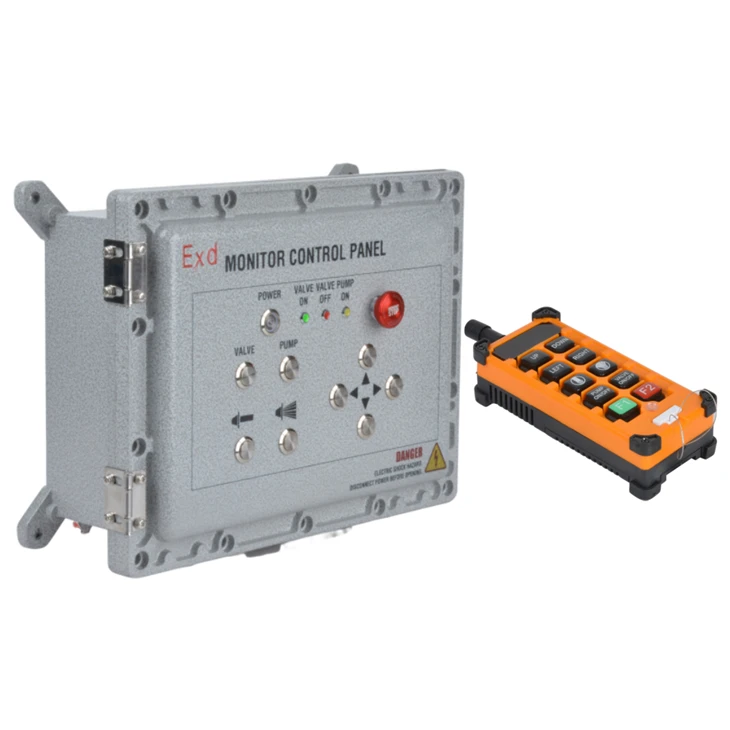

-Reytingli Drive tizimi:24V DC/220V AC tishli motorlar ATEX direktivasi 2014/34/EU va IECEx sxemalari bo'yicha Ex d IIB T4 Gb sertifikatiga ega va 1 va 2 zona xavfli joylar uchun baholangan.
Xavfli hududga muvofiqligi:Portlashga qarshi{0}}bardoshli korpuslar EN 60079-1 yong‘inga chidamli standartlarga javob beradi, maksimal sirt harorati eng yomon muhit sharoitida T4 (135 daraja) tasnifiga muvofiq tasdiqlangan.
TSS
Savol: RS485 Modbus RTU interfeysi integratsiya uchun standart, ochiq hujjatlashtirilgan registr xaritasiga amal qiladimi?
Javob: Ha, interfeys joylashuv haqidagi fikr-mulohazalar, oqim telemetriyasi va nosozlik holatini qamrab oluvchi standart, sotuvchi{0}}neytral Modbus RTU registr xaritasiga amal qiladi, bu esa mulkiy drayverlarsiz har qanday Modbus{1}}mos DCS yoki F&G platformasi bilan integratsiyalashuv imkonini beradi.
Savol: Ex sertifikati qanchalik tez-tez yangilanishi kerak?
Javob: IECEx va ATEX sertifikatlari har 5 yilda emitent tomonidan tasdiqlangan organ orqali yangilanadi va har yili kuzatuv auditi orqali qayta tasdiqlanadi.
Savol: Agar monitor 1-zona hududida o'rnatilgan bo'lsa-da, lekin T4 ruxsat berganidan yuqoriroq muhit haroratiga ta'sir qilsa nima bo'ladi?
Javob: Standart T4 tasnifi chegaralaridan oshib ketadigan muhit sharoitlari uchun biz T3 nominalli konfiguratsiyani ishlab chiqilgan va qayta sertifikatlangan taklif qilamiz.
Savol: Uchinchi tomon inspektori{0}}zavodni qabul qilish testida guvoh bo‘lishi mumkinmi?
Javob: Ha. Loyiha spetsifikatsiyasi va xaridorning tekshirish rejasiga muvofiq oldindan kelishilgan holda, zavodni qabul qilish sinovi vaqtida uchinchi shaxslarning guvohligi- tashkil etilishi mumkin.
Savol: XFS seriyasi xavfli hududga-o‘rnatishga mos kelishini qanday tasdiqlashim mumkin?
Javob: Kerakli motor va elektr konfiguratsiyasi saytning xavfli hudud tasnifiga-, jumladan, zona/sinf, gaz guruhi va harorat sinfiga muvofiq tanlanishi kerak. Tegishli portlashdan himoyalanish sertifikatlari va belgilari sotib olishdan oldin loyiha spetsifikatsiyasiga muvofiq tasdiqlanishi kerak.
