Sanoat-Portlashdan yong‘inga qarshi monitorlar: To‘g‘ridan-to‘g‘ri-zavod muhandisligi va texnik xususiyatlari



Neft va gaz ob'ektlari, kimyo zavodlari, dengiz inshootlari va boshqa xavfli sanoat ob'ektlari yonuvchi gazlar, bug'lar yoki yonuvchi changlar mavjud bo'lishi mumkin bo'lgan muhitga mos keladigan yong'indan himoya vositalarini talab qiladi. Bu hududlarda monitorni tanlashda xavfli hudud tasnifi, gidravlika unumdorligi, nazorat qilish usuli va tegishli elektr va sertifikatlashtirish talablari- hisobga olinishi kerak.



Biz sanoat yong'indan himoya qilish uchun{0}}Portlashdan himoyalangan yong'in monitorlarini ishlab chiqaramiz, ular suv yoki suv-ko'pik chiqarish, masofadan joylashishni aniqlash, qo'lda boshqarish va loyihaga xos ulanishlar- uchun konfiguratsiyalarga ega. Agar kerak bo'lsa, monitorni boshqarish tizimi DCS yoki boshqa sayt boshqaruv interfeyslari kabi zavod darajasidagi tizimlar{4}} bilan integratsiya qilish uchun sozlanishi mumkin.



Yakuniy konfiguratsiya tasdiqlanmaguncha har bir loyiha talab qilinadigan oqim, ish bosimi, qamrovi, xavfli hudud tasnifi-bo‘yicha, ulanish standarti, boshqaruv tartibi va hujjat talablariga muvofiq ko‘rib chiqilishi mumkin.





Texnik reja: asosiy seriyalar va ishlash xususiyatlari



Seriya

Burun materiali

Spray namunasi

Oqim diapazoni

Suvga kirish

Ko'pikka erishish

Kirish hajmi

Agent

Portlash reytingi

XFS1.FS / SS

SS 304/316 + Guruch

Oqim + 120 daraja tuman

1200 - 2400 LPM

50 – 65 m

-

2.5 / 3 / 4″

Suv

Ex{{0}Isbot

XFS1–2.AZ-4

Alyuminiy qotishmasi

Yig'ilgan maslahatlar

1200 - 4800 LPM

50 – 85 m

-

2.5 / 3 / 4″

Suv

Ex{{0}Isbot

XFS1–2.AZ-1

Alyuminiy qotishmasi

To'g'ridan-to'g'ri oqim

1200 - 4800 LPM

50 – 85 m

-

2.5 / 3 / 4″

Suv

Ex{{0}Isbot

XFS1–2.SP

SS + alyuminiy (SP)

To'g'ridan-to'g'ri oqim

1440 - 3840 LPM

50 – 75 m

42 – 70 m

2.5 / 3 / 4″

Suv + ko'pik

Ex{{0}Isbot

XFS1–2.SQ

SS + alyuminiy (SQ)

To'g'ridan-to'g'ri oqim

1440 - 3840 LPM

50 – 75 m

42 – 70 m

2.5 / 3 / 4″

Suv + ko'pik

Ex{{0}Isbot

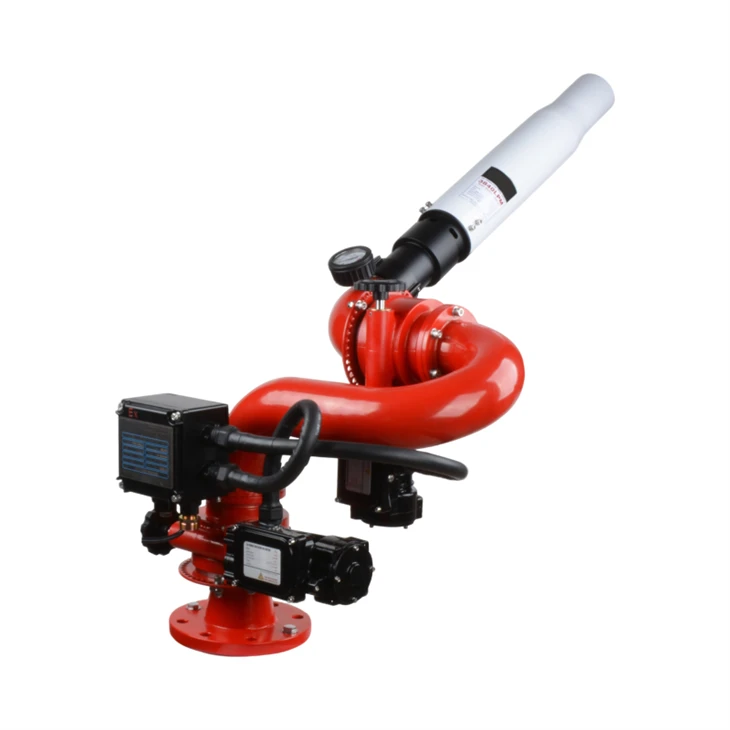

Electrical Remote Control Water Foam Monitor XFS Series



Xavfli saytlarning qattiq haqiqati uchun qurilgan

Olovga chidamsiz elektr korpuslari: Barcha elektr aktuatorlar va boshqaruv kabinetlari potentsial ichki elektr tutashuv manbalarini uchuvchi tashqi gazlar yoki bug'lardan butunlay ajratib turuvchi sertifikatlangan olovga chidamli korpuslardan foydalanadi.



Dengiz-Metallurgiya darajasi: Dengiz va kimyoviy{1}}og‘ir muhitlar uchun biz qattiq sho‘r korroziyaga qarshi turish uchun ho‘llangan va ochiq konstruksiya qismlari uchun 316L zanglamaydigan po‘latni belgilaymiz.



DCS & PLC integratsiyasi: Masofaviy bloklar standart sanoat protokollarini, jumladan RS485, Modbus RTU va 4–20 mA geribildirim zanjirlarini qo'llab-quvvatlaydi, bu esa operatorlarga uskunani markaziy boshqaruv xonasidan xavfsiz tarzda kuzatish va joylashtirish imkonini beradi.



Muhandislik tekshiruvi: qism raqamidan emas, balki xavfdan boshlang



Atrof-muhit nima? (masalan, siz ochiq havoda xomashyo neft omborini, yopiq kimyoviy ishlov berish qurilmalarini yoki dengiz yuklash qurollarini- himoya qilyapsizmi?)

Asosiy himoya maqsadi nima? (Siz to'g'ridan-to'g'ri yong'inni o'chirish, tizimli uskunalarni sovutish yoki termal radiatsiya ta'siridan himoya qilishni qidiryapsizmi?)

Suv yoki ko'pikmi? (Yongʻinni oʻchirish strategiyangiz{0}}Yongʻinni yuqori hajmda sovutishga yoki yonuvchi suyuqliklar toʻkilishi uchun koʻpikli koʻrpa hosil qilishga tayanadimi?)

Operatorlar buni qanday nazorat qiladi? (Sizga mahalliy qoʻlda ishlaydigan gʻildiraklar, simli masofadan boshqarish pulti, simsiz ishlash yoki quvvatning ishlamay qolishi stsenariylari- uchun ishonchli qoʻlda zaxiralash tizimi kerakmi?)

Bu sizning mavjud infratuzilmangizga mos keladimi? (Flanes standartlari, ish bosimi chegaralari va mavjud boshqaruv paneli quvvat manbalari mos keladimi?)



Operatsion konfiguratsiyalar va moslashuvchanlik

Suv yong'in monitorlari

Tez sovutish va keng miqyosda{0}}chegarani himoya qilishga bag'ishlangan tizimlar uchun ishlab chiqilgan.

Umumiy o'rnatishlar:Tashqi texnologik birliklar, sanoat perimetri himoyasi, tank sovutish halqalari va umumiy jihoz xavfsizligi.

Suv-Koʻpikli yongʻin monitorlari

Suvning o'zi samarasiz bo'lsa, B sinfidagi uglevodorodlar va yonuvchan suyuqliklar xavfi uchun aniq mo'ljallangan.

Umumiy o'rnatishlar:Ommaviy sisterna fermalari, yuk mashinalari/temiryo'l yuklash tokchalari, yonilg'i tashish terminallari va neft-kimyo uchun ikkilamchi to'siqlar.

Moslashuvchanlik va qo'lda zaxiralashni boshqarish

Masofadan boshqarish:Operatorlar xavfsiz turolmaydigan-xavfli hududlar uchun simli yoki simsiz imkoniyatlar.
Qo'lda zaxiralash:Zavodni ishga tushirish, muntazam parvarishlash tartib-qoidalari, elektr tekshiruvlari yoki elektr ta'minotining kutilmagan uzilishlari uchun zarur.



Moslashtirish va OEM/ODM muhandislik qobiliyatlari


Flanj va ulanish standartlari:Mavjud quvur infratuzilmasiga mos keladigan ASME/ANSI, DIN, BS yoki JIS standartlariga mos keladigan moslashtirilgan kirish o'lchamlari va burg'ulash naqshlari.



Materiallarni yangilash:Ekstremal dengiz yoki yuqori korroziv kimyoviy muhitlar uchun maxsus metallurgiyani tanlash (masalan, Super Duplex zanglamaydigan po'lat yoki maxsus korroziyaga qarshi qoplamalar).



Elektr va nazorat kuchlanishlari:24VDC, 110VAC, 220VAC yoki 380VAC/415VAC 3 fazali quvvatni oʻz ichiga olgan sozlanishi boshqaruv kabinasi quvvat manbalari va aktuator imkoniyatlari.



Tizim integratsiyasi:Zavod darajasidagi DCS, PLC yoki yong'in signalizatsiyasini boshqarish panellari (FACP) bilan uzluksiz ulanish uchun moslashtirilgan aloqa protokollari va sim konfiguratsiyalari.



Estetika va brending:Distribyutorlar va tizim integratorlari uchun-maxsus rang kodlash (masalan, xavfsizlik qizil, xalqaro toʻq sariq yoki mijoz tomonidan belgilangan-RAL kodlari) va shaxsiy{4}}yorliqli OEM brendingi.



Monitorlarimiz qayerda joylashtirilgan



01


Neftni qayta ishlash zavodlari va tank fermalari

Dyk zonalarini himoya qilish uchun quyma yonilg'i saqlash terminallari va suyuqlik katalitik kreking birliklari atrofida strategik tarzda joylashtirilgan.


02


Dengiz platformalari va dengiz kemalari

FPSOlar, burg'ulash kemalari va LNG tashuvchi kemalarda doimiy sho'rlanish ta'siriga bardosh berish uchun ishlab chiqilgan.


03


Kimyoviy qayta ishlash zavodlari

Yuqori bosimli reaktsiya idishlari va uchuvchi moddalarni o'tkazish nuqtalarini-qo'riqlash.


04


Ommaviy logistika va terminallar

Avtomatlashtirilgan kimyoviy omborlar va yoqilg'i-yuklash joylariga o'rnatiladi.

Explosion-Proof Electric Remote Control Fire Monitor





Zavod sinovi va sifatni kuzatish

Gidrostatik bosim sinovi

Strukturaviy xavfsizlikni kafolatlash uchun maksimal ish bosimining 1,5 barobarida sinovdan o'tgan.

Gidravlika samaradorligini tekshirish

Har bir birlik otish masofasini, tushirish koeffitsientini va oqimning tarqalish burchaklarini tekshirish uchun maxsus oqim bo'shlig'imizdan o'tadi.

Elektr izolyatsiyasini sinovdan o'tkazish

Barcha portlashdan himoyalangan terminal qutilari- uchun dielektrik quvvati va izolyatsiyaga chidamliligi qat'iy tekshiriladi.

Kuzatuv va hujjatlashtirish

MTC EN 10204 3.1 materiallar sertifikatlari va uchinchi{1}}shaxs tekshiruvi maʼlumotlari soʻrov boʻyicha mavjud.




Muhandislik va xaridlarni ko'rib chiqish uchun hujjatlar


Sanoat loyihalari uchun mahsulotning o'zi tasdiqlash jarayonining faqat bir qismidir.

Mahsulot va loyihaga qarab, hujjatlar quyidagilarni o'z ichiga olishi mumkin:

01/

Iqtibosdan oldin

  • Mahsulot ma'lumotlar jadvali
  • Texnik parametrlar
  • Mavjud konfiguratsiyalar
  • Mahsulot haqida dastlabki ma'lumotlar
02/

Muhandislik tekshiruvi uchun

  • Umumiy tartibga solish chizmasi
  • Ulanish o'lchamlari
  • Elektr ma'lumotlari
  • Tekshirish ma'lumotlari
  • Agar kerak bo'lsa, sertifikatlash ma'lumotlari
03/

Ishlab chiqarish va tekshirish uchun

  • Tasdiqlangan texnik shart
  • Tekshirish talablari
  • Kelishilgan hajmga muvofiq sinov yozuvlari
04/

Yuk tashish uchun

  • Paket ma'lumotlari
  • Mahsulot identifikatsiyasi
  • Buyurtma bo'yicha etkazib berish hujjatlari



TSS



Savol: Maxsus portlashdan himoyalangan monitorlar uchun standart vaqtlari-qanday?

Javob: Standart konfiguratsiyalar 3-4 hafta ichida jo'natiladi, shu bilan birga maxsus metallurgiya yoki noyob gardish standartlarini o'z ichiga olgan ixtisoslashtirilgan OEM/ODM dizaynlari odatda chizma tasdiqlanganidan keyin 6-8 haftani talab qiladi.

Savol: ATEX yoki IECEx sertifikatlari xavfli hududni o'rnatish uchun kiritilganmi?

Javob: Ha, barcha elektr aktuatorlar, elektromagnit klapanlar va boshqaruv korpuslari 1-zona va 2-zona xavfli gaz muhiti uchun aniq belgilangan xalqaro otashga chidamli sertifikatlarga ega (masalan, ATEX yoki IECEx).

Savol: Motorli bloklar uchun masofadan boshqarishning maksimal masofasi qancha?

Javob: Simli RS485 ulanishlari signal takrorlagichlarsiz 1200 metrgacha masofani qo'llab-quvvatlaydi, sanoat simsiz masofaviy tizimlar odatda 500 metrlik ko'rish diapazoni--da ishonchli ishlaydi.

Savol: Ushbu monitorlarni to'g'ridan-to'g'ri zavodning SCADA tizimlariga ulash mumkinmi?

Javob: Ha, bizning boshqaruv panellarimizda DCS uzluksiz integratsiyalashuvi uchun Modbus RTU va 4–20 mA analog geribildirim zanjirlari kabi standart sanoat protokollarini qo‘llab-quvvatlovchi ochiq aloqa arxitekturasi mavjud.

Savol: Offshore muhitda dengiz{0}}navbatidagi monitorlarga qanday texnik xizmat ko‘rsatish talab qilinadi?

Javob: Muntazam parvarishlash har chorakda 316L zanglamas po'latdan yasalgan korpusni vizual tekshirishni, o't o'tkazmaydigan korpus muhrlarini tekshirishni, qo'lda zaxiralashni bekor qilishni sinovdan o'tkazishni va foydalanish qo'llanmasiga muvofiq aylanuvchi bo'g'inlarni moylashni o'z ichiga oladi.

Savol: Suv{0}}ko‘pikli modellari to‘g‘ri oqim va ko‘pik aspiratsiyasi o‘rtasida qanday o‘tadi?

Javob: Qurilmalar B toifasidagi suyuqlik yong‘inlarida kengaygan bug‘ hosil qilish uchun-avtomatik ravishda ko‘pik konsentratini suv bilan aralashtirib-maxsus qo‘sh maqsadli nozullar yoki havo so‘ruvchi ko‘pikli bochkalardan-foydalanadi.

Savol: Dvigatelli haydovchi bloklari uchun qanday quvvat manbai variantlari mavjud?

Javob: Aktuatorlar va boshqaruv kabinetlari 24VDC, 110VAC, 220VAC yoki ogʻir{3}}380VAC/415VAC 3 fazali elektr kirishlarini qoʻllab-quvvatlaydigan sayt infratuzilmasiga mos ravishda sozlanishi.

Savol: Samarali otish masofasiga erishish uchun qanday minimal suv bosimi kerak?

Javob: Optimal gidravlik ishlash va maksimal oqimga erishish uchun monitor tagining gardish qismida 0,6 dan 0,8 MPa (87 dan 116 PSI) minimal kirish ish bosimi kerak.

Xitoydagi eng professional{0}}portlashga qarshi yong‘in monitori ishlab chiqaruvchilari va yetkazib beruvchilaridan biri sifatida biz-etakchi ishlab chiqarish uskunalari va kuchli ishlab chiqarish imkoniyatlariga egamiz. Iltimos, zavodimizdan raqobatbardosh narxda -portlashga qarshi ilg'or yong'in monitorini xarid qiling.
